Слуховые аппараты Phonak Naida
Обзор слуховых аппаратов Phonak Naida
Владимир Гауфман
Наяды (греч.
Νηϊάδες, Ναΐδες, Ναϊάδες) —
в греческой мифологии дочери Зевса,
были нимфами водной стихии
и родственны нереидам.
Класс сверхмощных аппаратов в настоящее время выглядит
достаточно скромно в сравнении с количеством аппаратов других
типов. Но именно сверхмощные слуховые аппараты являются
наиболее яркими, классическими представителями "протезов" слуха.
Некоторые производители включали сверхмощные модели в каждый
модельный ряд, другие выделяли отдельный сверхмощный класс
слуховых аппаратов. В последние годы, в связи с развитием
кохлеарной имплантации, доля сверхмощных слуховых аппаратов
заметно снижается. Но все же этот класс аппаратов остается
крайне важным, особенно в детском слухопротезировании.
На конференции EUHA 2007 Phonak представил новое семейство
сверхмощных аппаратов построенных на платформе CORE - Naida.
Первыми аппараты Naida вышли на рынок в Северной Америке зимой
2008. Весной 2008 начались продажи в Европе и уже к началу лета
была окончена сертификация серии Naida в России. Такая
оперативность сертификации и вывода в продажу на российский
рынок нового семейства слуховых аппаратов достойна уважения.
CORE - актуальная платформа Phonak, построенная
на новом наборе электроники. Phonak впервые включил беспроводной
радиомодуль в набор микросхем. Вычислительная мощность
процессора CORE позволила улучшить адаптивные функции слуховых
аппаратов, а также использовать новый метод анализа и подавления
обратной связи - "Whistle Block", основанный на внесении
акустической "метки" в усиливаемый сигнал.
На платформе CORE построен современный модельный ряд - Exelia/Exelia
Art, Versata, Certena, Audeo Yes, Nios micro и, конечно, Naida.
Семейство Naida на данный момент состоит из 4 групп аппаратов
расположенных по продуктовой линейке в порядке возрастания
возможностей:
Naida I
Naida III
Naida V
Naida IX
Кстати интересно, почему Phonak использует нечетные цифры?
Каждая из групп содержит 2 модели слуховых аппаратов - Naida SP
и Naida UP. Плюс в третей и пятой группах выделяются модели
Junior, отличающиеся от "взрослого" аппарата детским рожком,
блокиратором батарейного отсека, стартовым интерфейсом в iPFG и
упаковкой.
Naida SP (super power) имеет меньшее усиление - 75дБ (2сс) в
отличии от 82дБ (2сс) в UP, меньший корпус и работает на 13
батарейке. Такой классификацией, UP и SP, Phonak окончательно
запутал всех. Нужно помнить, что SP - super power, это не совсем
сверхмощные аппараты. Настоящие сверхмощные это UP
В последние годы складывается ощущение, что нового в слуховых аппаратах
уже и не придумать, но Phonak удалось удивить аудиологическую
общественность.
SoundRecover - частотная компрессия - абсолютно новая и
неизведанная технология в индустрии "улучшения слуха". Частотная
компрессия позволяет сжимать высокочастотный спектр в более
низкочастотную область. Целью такого хитрого маневра является получение
возможности воспринимать высокочастотные звуки пациентам с обрывистыми
формами аудиограмм, при наличии "мертвых зон улитки", при экстремально
узком динамическом диапазоне слуха в высокочастотной области.
Еще один важный момент - любые сверхмощные аппараты имеют достаточно
крутой срез в высокочастотной области и, соответственно, "недостаточное"
для тяжелых потерь усиление и выход. При сжатии частотной компрессией
высокочастотные звуки попадают как раз в область максимальной
эффективности телефона сверхмощного аппарата.

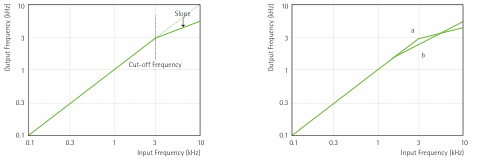

Частотная компрессия имеет "порог срабатывания" - частота, выше
которой происходит сжатие, и "коэффициент компрессии" - степень сжатия.

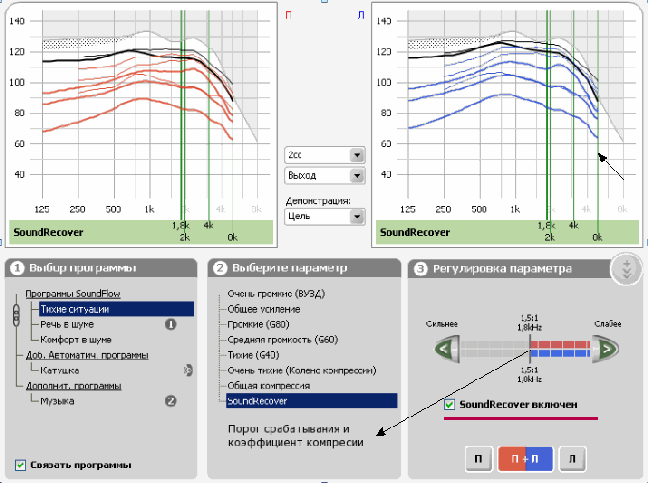

При настройке в iPFG можно менять "порог", вместе с которым
автоматически меняется и коэффициент.
Phonak совместно с NAL (Национальные Акустические Лаборатории
Австралии) провел достаточно большую исследовательскую работу в попытках
доказать, что Частотная Компрессия это хорошо и полезно.
И теперь, обкатав на Naida, расширил спектр применения данной технологии
и для средних нисходящих потерь. Частотная компрессия теперь доступна в
семействах Audeo Yes и Nios micro.
Другие "радости жизни" от Naida оказались весьма полезными и
инновационными, но не столь ошеломляющими.
Водозащищенность - в бассейне не плавать! Но от брызг, пота и
дождя вполне защитит. Говорят, уже был опыт ныряния в ванну с Naida и
последующего нормального самочувствия аппаратов. Батарейный отсек,
отсек программного разъема, регулятор громкости имеют резиновые
водонепроницаемые прокладки. Микрофоны закрыты специальными фильтрами,
пропускающими только воздух, но не воду. Такой же фильтр встроен и в
батарейный отсек - батарейке тоже нужен кислород.
Кстати, не забывайте периодически менять фильтры не только микрофонов,
но и батарейного отсека, иначе батарейка будет "задыхаться".
Беспроводное окружение - киберпанк вокруг нас. Bluetooth в
аппарат конечно не встроен, да и не нужно учитывая энергопотребление
модуля bluetooth. Но с помощью интерфейса iCom имеется
возможность получать аудио сигнал с любого стандартного аудио выхода с
помощью провода через Jack-разъем iCom'а или же через Bluetooth по
протоколу A2DP (беспроводные стерео наушники). iCom также может
выступать как беспроводная гарнитура для мобильных телефонов,
значительно улучшая разборчивость речи. На правой боковой поверхности
iCom расположены два отверстия направленных микрофонов - говорить туда.
Специально для телефонов SonyEricsson разработано устройство
Click'n'Talk - подключаемый напрямую беспроводной модуль
(5).
Phonak даже придумал новый термин HiBAN (Hearing instrument Body Area
Network). По аналогии с LAN и WAN, BAN это "персональная беспроводная
сеть".
C помощью радио модулей слуховых аппаратов происходит передача не только
аудио информации, но и служебной информации о заряде батареи, громкости,
нажатии на прораммную кнопку и регулятор громкости. Используя служебную
информацию, аппараты работают синхронно, одновременно меняя программы и
громкость (Naida V, Naida IX). Служебные данные принимаются также
пультом myPilot и контроллером iView, позволяя видеть данные на экране
устройств.
WhistleBlock - бескомпромиссный свистодав. В технологии
подавления обратной связи можно выделить два механизма:
-
Анализ звукового потока и выявление "свиста". В аппаратах CORE эта система была радикально изменена. Весь исходящий звук помечается неслышимой акустической меткой. При появлении данной метки на входе "свистодав" считает, что этот сигнал и есть обратная связь.
-
Собственно подавление обратной связи осталось по сути аналогичным предыдущему поколению - фазоинверсия.
Сверхмощная! Naida, по сути, тихонечко журчит даже не
будучи вставленной в ухо. Конечно, если вкладыш совсем
плох, то никакой "свистодав" не поможет. Дополнительный
эффект в снижение обратной связи вносит частотная
компрессия. Ведь при сжатии высоких частота "свиста"
также смещается в более низкочастотную область,
препятствуя появлению "петли" обратной связи. Получается
некая спираль частоты "свиста".
SoundFlow - продвинутая сиситема автоматики.
Подразумевает под собой одновременное и постоянно
меняющееся использование различных подсистем
шумоподавления, направленности, АЧХ в зависимости от
окружающей обстановки. По сути, явля
Корпус
Корпус небольшой! Если говорить про Naida SP, то для ее 75дБ (2сс)
усиления корпус просто миниатюрен и вполне сравним по размерам с
обычными мощными аппаратами. Naida UP, являясь сверхмощным аппаратом,
имеет достаточно крупные размеры. Физику не обманешь. Но все же меньше
большинства конкурентов.
Корпус собран из двух частей, но составленных не из боковых половин, а
из нижней и верхней. Все крепления выполнены на стальных шпильках,
которые достаточно легко вынимаются специальным инструментом. Для
специалиста замена корпуса составляет 1-2 минуты. Набор из разноцветных
корпусов не залеживается. Все соединения имеют резиновые прокладки, плюс
фильтры микрофонов и батарейного отсека.
Соединение на шпильках достаточно практично, но возможны и проблемы.
Один пользователь Naida получил на футболе мячом в ухо. После чего
аппарат перестал работать. Оказалось, что шпильки погнулись и корпус
изменил конфигурацию. Также погнулась шпилька на которой висит
батарейный отсек, и батарейка не достает до контактов. Замена шпилек на
новые решила все проблемы. Также была дана рекомендация беречь голову и
аппараты от ударов тяжелыми тупыми предметами.
Рожок накручивается на металлическую втулку с резьбой. Втулка выглядит
достаточно крепкой и ожидать быстрого разбалтывания скорее всего не
стоит.

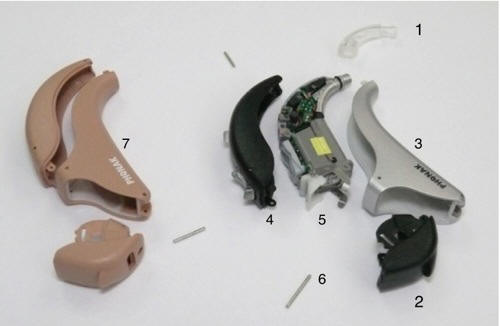

1-рожок, 2-батарейный отсек, 3-задняя панель, 4-передняя панель,
5-блок электроники, 6-шпилька, 7-сменный корпус
Метки "правый/левый" устанавливаются классическим для Phonak способом в
специальное отверстие в батарейном отсеке, но, в отличие от обычных
аппаратов, оно не сквозное.
Регулятор громкости - дискретный, выполнен в виде качающейся клавиши,
показался мне достаточно приятным и удобным в отличие от торчащего
"джойстика"
Una и
eXtra. Но все же крупнее чем "зацепка"
Exelia. Имеется возможность вынуть шпильку на которой качается
регулятор громкости и поставить заглушку, что весьма полезно в детской
практике. Но, к сожалению, заглушка не поставляется в комплекте.
Программная кнопка ничем не примечательна, так что и говорить о ней не
зачем.

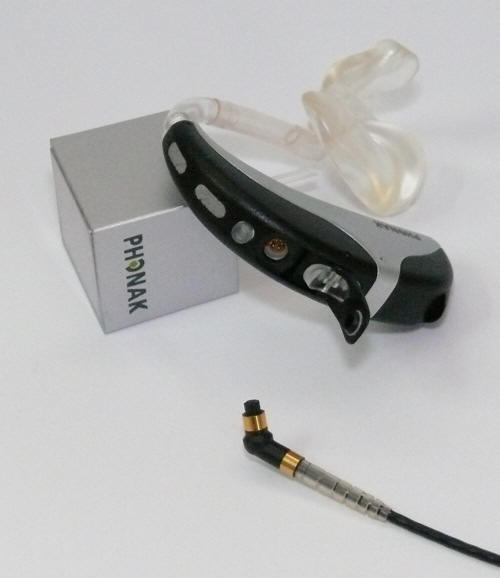

Разъем для программного провода закрыт специальной крышкой. На которой,
а также в корпусе, установлены две прокладки плотно прилежащие друг к
другу. Для водозащиты сделано все. Разъем стандартный 4 штырьковый, но
распай не совместим с проводами Siemens, Oticon, Bernafon. Необходим
специальный провод Phonak - CS44. Да здравствуют "гирлянды" проводов от
каждого производителя!
Настройки
iPFG, как говорится, Successware! Интерфейс, ставший уже
классическим, радует своей логикой. Если умеешь
настраивать один аппарат Phonak, то считай, что все
остальные тоже.
Отличие в настройке от других аппаратов, по сути, только
в присутствии окна настройки SoundRecover.
Последние версии iPFG радуют наличием мелких приятных
полезностей. Как-то: подсказки DataLogging, "копирование
ручных программ", выбор цвета корпуса с изображением
всего аппарата и, конечно, "детские" интерфейсы и
предустановки.
Все аппараты Naida получили новую прошивку в конце лета
2008 года. Заботливый Phonak предлагает перепрошить
аппарат с помощью стандартного инструмента включенного в
iPFG. Если вы в последний раз настраивали аппарат до
конца лета 2008 не забудьте обновить встроенное ПО.
Упаковка
Приятная небольшая картонная коробка с красивыми
разноцветными картинками. До появления Naida IX
оформление упаковки было более скромное. Теперь же мы
наблюдаем чудные капелки, демонстрирующие прекрасные
водозащитные свойства Naida.
В комплектации для "взрослых" пластиковая коробка
серо-серебристая. В варианте Junior - синяя коробка с
веселой разноцветной надписью "Junior". В комплект
входит - карточка с напоминанием о "6 секундной задержке
включения звука", пакет с метками "правый/левый", три
защитных фильтра, инструмент для удаления фильтров и
инструкция. Инструкция общая для всех моделей Naida и
содержит в себе гарантийный талон.
В левом углу пластиковой коробки спрятана леска для
чистки звуковода. Самое удивительное, что ее можно
засунуть обратно.
Использование
Включение и выключение осуществляется батарейным
отсеком. В аппаратах модификации Junior используется
блокиратор батарейки, то есть открыть батарейный отсек
можно, но вытащить батарейку без определённого навыка
нет.
Современные аппараты стали настолько умными, что им
необходимо время для загрузки. Naida загружается около 6
секунд, о чем напоминает карточка вложенная в коробку,
но написана она на английском. Не забывайте выждать
положенное время.
Защитные фильтры микрофонов и батарейного отсека
рекомендовано менять по мере загрязнения. Если вдруг
пациент отметил постепенное снижение мощности звука или
аппарат стал выключаться после непродолжительной работы
- смотрите на фильтры. Кстати, в Naida I и Naida III
установлен лишь один всенаправленный микрофон. Так что
второй фильтр микрофонов для красоты и никакой роли не
играет.
Срок службы батарейки в Naida UP достаточно адекватный
для сверхмощных аппаратов, так как используется 675
батарейка. Naida SP работает на 13 элементе и, конечно,
"съедает" ее значительно быстрее. Срок службы одной
батарейки сильно зависит от времени ношения и окружающей
обстановки. Но как только вы начнете использовать
аудиостримминг (беспроводная передача аудио сигнала),
элементы питания придется менять намного чаще. По
наблюдениям, Naida V SP с частым использованием iCom для
прослушивания музыки и в режиме гарнитуры работает на
одной батарейке от 7 до 10 дней
Резюме
Naida III и Naida V - показали себя просто превосходно на рынке слуховых
аппаратов. Став бестселлерами в классе сверхмощных аппаратов.
Судьба Naida IX - очень-очень круто, но редко.
Naida I имеет все шансы вытеснить всех остальных конкурентов из базового
класса. Пока ни у какого другого производителя нет сопоставимого
предложения. Будем ждать их "ответ Чемберлену".
Благодарю компанию Phonak за предоставленную информацию.
Написано: Владимир Гауфман
Фото: Ирина Смирнова
Технические данные
технологии:
SoundRecover
Инновационная технология частотной компрессии позволяет переместить
невоспринимаемые пользователем высокочастотные звуки в сохранную
низкочастотную область. существенно повышает разборчивость речи и
облегчает контроль за собственной речью.
SoundFlow
Новая технология автоматической адаптации слухового аппарата к
непрерывно меняющимся акустическим
условиям. Параметры нескольких базовых конфигураций смешиваются в
различной пропорции в зависимости от преобладания той или иной звуковой
ситуации.
В результате в любой момент времени действует уникальный набор
параметров обработки сигнала.
WhistleBlock
Технология, позволяющая слуховому аппарату различать естественные
тональные звуки и истинную обратную связь. Методика основана на
присвоении специальных маркеров всем звукам, прошедшим через тракт
слухового аппарата. Поступивший на вход слухового аппарата маркированный
звук расценивается как обратная связь и подавляется противофазным
сигналом.
Водонепроницаемость
Благодаря специальной конструкции корпуса, слуховые аппараты абсолютно
непроницаемы для влаги.
Это свойство делает их совершенно незаменимыми для детского
слухопротезирования.
Junior
Впервые сверхмощные слуховые аппараты обладают специальным набором
функций для детского слухопротезирования. Расчетная формула DSL v5
позволяет вносить коррективы в настройку в зависимости от
возраста ребенка (в раннем возрастном диапазоне помесячно). Конфигурация
программ подобрана оптимальным для детского возраста образом.
20, 16 или 6 каналов,
многофункциональный пульт дистанционного управления MyPilot,
интегрированные в дизайн водонепроницаемые FM-приемники, 6 заушных
модели
● Стильный корпус слухового аппарата вмещает батарею типоразмера
675 и мощный усилитель.
● По сравнению с другими сверхмощными слуховыми аппаратами, размер
корпуса был снижен более чем на 35 процентов.
● Слуховой аппарат NAIDA UltraPower поставляется в 18 вариантах
цветового исполнения, включая Прозрачный, Саванна и Сафари
● Защищённый корпус NAIDA UltraPower непроницаем для воды, пота и
грязи.
● Аппарат позволяет заниматься интенсивным трудом, физическими
упражнениями, находиться во влажном климате. Вы не будете волноваться
даже попав под дождь.
Свобода беспроводного
подключения
iCom - Обеспечивает беспроводное бинауральное подключение к
мобильному телефону, ноутбуку, МР3-плееру, телевизору, системе
глобального позиционирования (GPS) и FM-системе
myPilot - Пульт дистанционного управления - беспроводное
управление двумя слуховыми аппаратами одновременно, контроль текущего
заряда батареи, используемой программы и уровня громкости, полезные
функции: отображение времени с датой и будильником.
QuickSync - Ручное изменение громкости или программы на одном
слуховом аппарате мгновенно дублируется на втором аппарате
автоматически.
